Сварочный аппарат Signal Fire AI-9 является развитием модели Al-8.

Функциональная схема содержит шесть моторов. Тип волокон не определяется, но подаётся сигнал, если они не совпадают.

Аппарат по функционалу относится к «быстрым» устройствам: ~ 6 секунд уходит на сварку и 15 секунд на термоусадку защитной гильзы.
Контроль качества стыка производится визуально или встроенным автоанализом.

Аппарат оснащён зажимами кареток «3-в-1», аккумулятором «Slide-in» и набором инструмента.

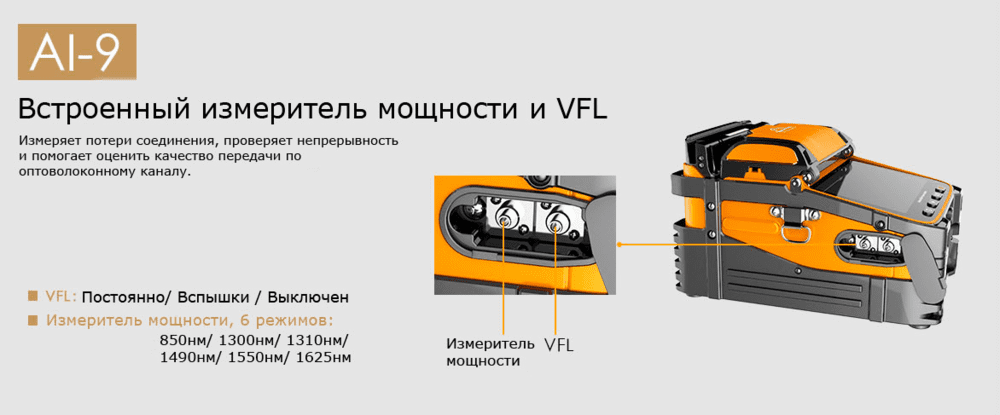

По сравнению с Al-8 аппарат получил измеритель мощности и визуальный локатор повреждений (VFL).

Комплект поставки

Сварочный аппарат Signal Fire Al-9 - 1 шт
Прецизионный скалыватель - 1 шт
Электроды для сварочного аппарата Signal Fire AL-8 - 1 пара
Стриппер для дроп-кабеля 3х2 мм - 1 шт
СFS-3 Стриппер для волокна в покрытии 250 мкм; 900 мкм; 2 мм; 3 мм - 1 шт
Набор шестигранников - 1 шт
Кейс - 1 шт
Ремень кейса - 1 шт
Сетевой адаптер - 1 шт
Помпа-дозатор - 1шт
Кисть - 1 шт
Документация - 1 шт

Характеристики Signal Fire AL-9

Тип аппарата (по выравниванию)	Core alignment
Количество моторов	6 моторов: 2 мотора механизма юстировки 2 мотора кареток подачи 2 мотора механизма фокусировки
Скалыватель в комплекте	Упрощённая китайская реплика Sumitomo FC-6S без автоматического бункера для сбора осколков
Электроды	Собственный формат
Юстировка	По сердцевине, по оболочке, либо вручную
Время сварки	5 с (не считая автоподачи)
Время усадки	15 с
Термоусадка	С автостартом и предварительным нагревом
Фокусировка	Шестимоторная конструкция, с автофокусом
Оптимизирован для волокон	SM(G.652 и G.657), MM (G.651), DS(G.657), NZDS (G.655)
Типичные потери	0,025 дБ (SM); 0,01 дБ (MM); 0,04 дБ (DS/NZDS)
Калибровка дуги	Калибровка с корректировкой в реальном времени
Отражение от стыка	Лучше 60 дБ
Размер волокна	Для V-канавки: 80-150 мкм Для зажимов кареток: 100-3000 мкм
Длина скола	250 мкм: не менее 6 мм; 1000 мкм: не менее 10 мм; 2 мм, 3 мм и дроп 3х2: не менее 13 мм
Обновление	Автоматически через смартфон с приложением
Время загрузки	1 секунда
Подсветка канавок	Облегчает работу в условиях плохой освещённости
Тест на разрыв	Стандартный 2 Н
Зажимы кареток	Фиксируют покрытие до 3 мм
Увеличение	300х или 200х в зависимости от режима просмотра
Дисплей	5-дюймовый цветной LCD TFT, встроенный в корпус аппарата
Сварка	Обычная или Точная
Процесс	Полный автомат или пошаговый режим
Журнал сварок	Неограниченное облачное хранилище, доступное через смартфон
Аккумулятор	Литиевый, 7800 мАч, ресурс 200 сварок с усадкой
Питание	Сетевой адаптер AC100-240В 50 / 60Гц; выход DC13,5В; 4,8A
Условия эксплуатации	Температура -15 ~ +50°С. Влажность <95% (без конденсата) Высота: 0 ～ 5000 м. Скорость ветра: ≤ 15 м/с
Размер гильз	Длина: 60 мм, 50 мм, 40 мм, 25 мм; Диаметр до 6 мм
Защита	Аппарат эксплуатировался в условиях пустынь и гор
Визуальный локатор	Мощность: 15 мВт Режим излучения: непрерывный и импульсный
Измеритель опт. мощности	Длины волн: 850/1300 /1310/ 1490/1550/1625 нм. Диапазон: -70 ~ +6 дБ. Погрешность: <0,3 дБ (в диапазоне -50 дБм ~ +3 дБм)

*Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара без предварительного уведомления.
